- La ligne d’échappement comprend le collecteur, le catalyseur, le FAP et les silencieux reliés entre eux.
- Un bruit anormal, une odeur de brûlé ou une fumée excessive signalent un problème à vérifier rapidement.
- En 2026, une ligne d’échappement défectueuse entraîne une contre-visite obligatoire au contrôle technique.
- Une inspection visuelle annuelle suffit à détecter la rouille avant qu’elle ne perfore les pièces.
Le schéma de la ligne d’échappement d’une voiture représente l’ensemble des pièces qui acheminent les gaz brûlés du moteur jusqu’à l’arrière du véhicule. Cette ligne se compose, dans l’ordre : du collecteur d’échappement, du catalyseur, du filtre à particules (FAP pour les diesels), d’un ou deux silencieux intermédiaires, et du silencieux arrière. Comprendre ce schéma permet d’identifier un bruit suspect, d’anticiper un remplacement ou de vérifier un devis avant toute intervention.
Chez Garage Claude Petit, installé à Ligné, commune de 5 693 habitants selon les données INSEE de la commune, les questions sur la ligne d’échappement reviennent régulièrement en atelier. Rouille, chocs, usure des joints… les causes de dégradation sont nombreuses, et un schéma précis aide à faire le point avant de poser le véhicule sur le pont.
À quoi sert la ligne d’échappement d’une voiture ?
La ligne d’échappement remplit trois fonctions en parallèle. Elle évacue les gaz de combustion vers l’extérieur, réduit la pollution via le catalyseur et le FAP, et atténue le bruit du moteur grâce aux silencieux. Sans cette ligne, les gaz resteraient dans le bloc moteur, les nuisances sonores seraient insupportables et les émissions polluantes dépasseraient toutes les normes autorisées.
Sur le plan mécanique, la ligne d’échappement fonctionne aussi comme un indicateur de santé moteur. Une fumée bleue signale une combustion d’huile, une fumée noire révèle une richesse excessive du mélange, et une fumée blanche persistante trahit souvent une fuite de liquide de refroidissement. Ces signaux se lisent directement depuis la sortie d’échappement sans même ouvrir le capot.
En 2026, les normes d’émissions européennes continuent de se durcir pour les véhicules thermiques encore en circulation. Une ligne d’échappement défectueuse suffit à déclencher une contre-visite au contrôle technique, avec les coûts que cela représente en temps et en argent.

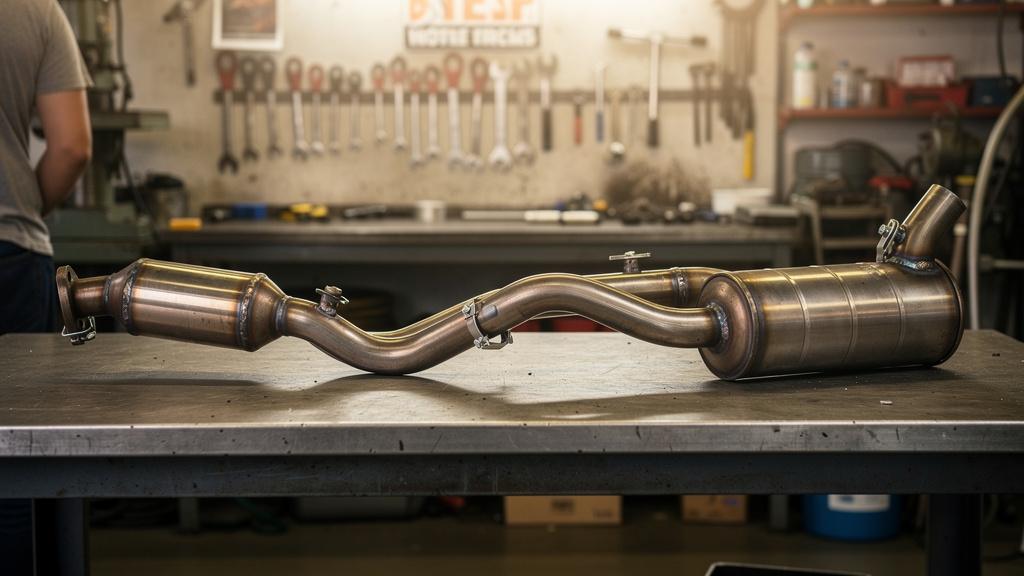

Les composants du schéma ligne d’échappement dans l’ordre
Le collecteur d’échappement
Le collecteur récupère les gaz directement en sortie de culasse. Sur un moteur 4 cylindres, le collecteur à 4 branches regroupe les gaz de chaque cylindre en un seul conduit. Il supporte des températures souvent supérieures à 800 °C, ce qui explique pourquoi les joints de collecteur s’usent rapidement et nécessitent parfois un remplacement dès 100 000 km.
Un collecteur fissuré ou un joint percé se trahit par un bruit de claquement à froid, qui disparaît une fois le métal dilaté par la chaleur. C’est l’un des premiers signaux d’alerte à ne pas ignorer lors d’un démarrage matinal.
Le catalyseur et le filtre à particules
Placé juste après le collecteur, le catalyseur trois voies transforme les oxydes d’azote, le monoxyde de carbone et les hydrocarbures imbrûlés en gaz moins toxiques. Sur les diesels, un filtre à particules (FAP) s’y ajoute pour piéger les suies fines. Ces deux pièces restent les plus onéreuses de la ligne : un catalyseur neuf coûte entre 150 et 800 euros, un FAP entre 300 et 1 500 euros selon le modèle.
Le FAP se régénère normalement lors des trajets rapides sur route ou autoroute. Un usage quasi exclusif en ville sur de courtes distances empêche cette régénération et bouche progressivement le filtre. Alterner les types de trajets reste la meilleure façon d’éviter un encrassement prématuré.
Les silencieux et le tuyau de sortie
Après le catalyseur et le FAP, les gaz traversent un ou deux silencieux intermédiaires avant d’atteindre le silencieux arrière. Chaque silencieux contient des chambres de résonance et des matières absorbantes qui réduisent les vibrations sonores. Le tuyau de sortie visible à l’arrière est la dernière pièce du schéma, et souvent la première à montrer des traces de rouille.
La durée de vie d’un silencieux varie selon la qualité de l’acier utilisé. Un modèle en inox d’origine tient facilement dix ans ou plus, quand une pièce bas de gamme rouille en 3 à 4 ans, surtout sur des véhicules qui enchaînent les courts trajets ou qui vivent dans des régions humides.
Comment repérer une panne sur la ligne d’échappement ?
Les signes les plus courants sont un bruit anormal sous le véhicule (grondement, sifflement, claquement), une odeur de brûlé ou de soufre dans l’habitacle, et une fumée visible à l’arrière. Un silencieux fissuré attend quelques jours sans urgence, mais une fuite au niveau du collecteur doit être corrigée rapidement pour éviter toute infiltration de gaz d’échappement dans l’habitacle.

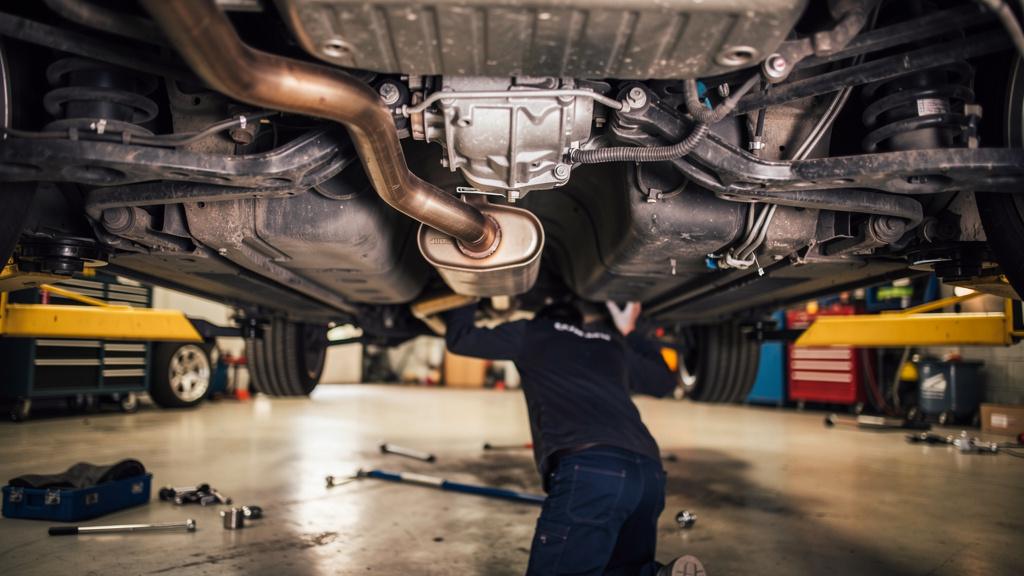

Un contrôle visuel sous le véhicule permet de repérer les points de corrosion, les traces de suie noire autour des joints ou les sections de tuyaux qui pendent. Un bruit qui disparaît à chaud indique généralement un joint de collecteur défaillant. Un bruit qui apparaît à chaud, à l’inverse, pointe plutôt vers un silencieux en fin de vie.
Certaines pannes semblent liées à la ligne d’échappement sans l’être directement. Si le ventilateur continue de tourner après l’arrêt du moteur, cela signale une surchauffe qui, à terme, sollicite davantage le catalyseur et accélère son vieillissement.
Entretien et remplacement de la ligne d’échappement
La ligne d’échappement ne demande pas d’entretien régulier au sens strict, mais une inspection visuelle annuelle reste vivement conseillée, lors du contrôle technique ou d’un passage en atelier. L’objectif : détecter la rouille superficielle avant qu’elle ne perfore les pièces, vérifier l’état des colliers et contrôler les joints de raccord.
Selon les chiffres 2025 du ministère de l’Intérieur, Ligné enregistre seulement 9 vols sans violence pour 5 693 habitants, soit un taux de 1,58 ‰. Cette tranquillité relative n’exonère pas les automobilistes locaux d’un suivi rigoureux de leur véhicule, car l’usure mécanique, elle, ne se négocie pas.
En cas de remplacement, mieux vaut changer les pièces par section complète (avant, intermédiaire, arrière) plutôt que pièce par pièce. Si vous avez accroché un obstacle par mégarde, pensez à vérifier la ligne d’échappement : un choc sous le châssis risque de déformer un tuyau ou d’arracher un support de fixation.
Ligne d’échappement et contrôle technique en 2026
Depuis le renforcement des critères du contrôle technique en France, les points liés aux émissions ont été significativement durcis. Une ligne percée, fuyante ou bruyante constitue un motif de contre-visite obligatoire. Les niveaux d’émissions mesurés au pot d’échappement doivent respecter les seuils définis par la norme Euro du véhicule.
Pour les diesels, le test opacimétrique mesure l’opacité de la fumée noire. Un FAP encrassé dépasse systématiquement les seuils autorisés. Sur les véhicules essence homologués après 2001, l’analyseur de gaz contrôle les teneurs en CO, HC et lambda. Ces mesures s’effectuent moteur chaud, après un parcours de préchauffage d’environ 15 minutes.
Maîtriser le schéma de la ligne d’échappement de votre voiture, c’est comprendre un système qui conditionne la performance moteur, le respect des normes environnementales et la sécurité à bord. Une pièce défaillante ne risque pas seulement de générer une contre-visite : dans les cas extrêmes, une fuite laisse filtrer du monoxyde de carbone dans l’habitacle. Agir dès les premiers signes reste toujours la meilleure décision.
